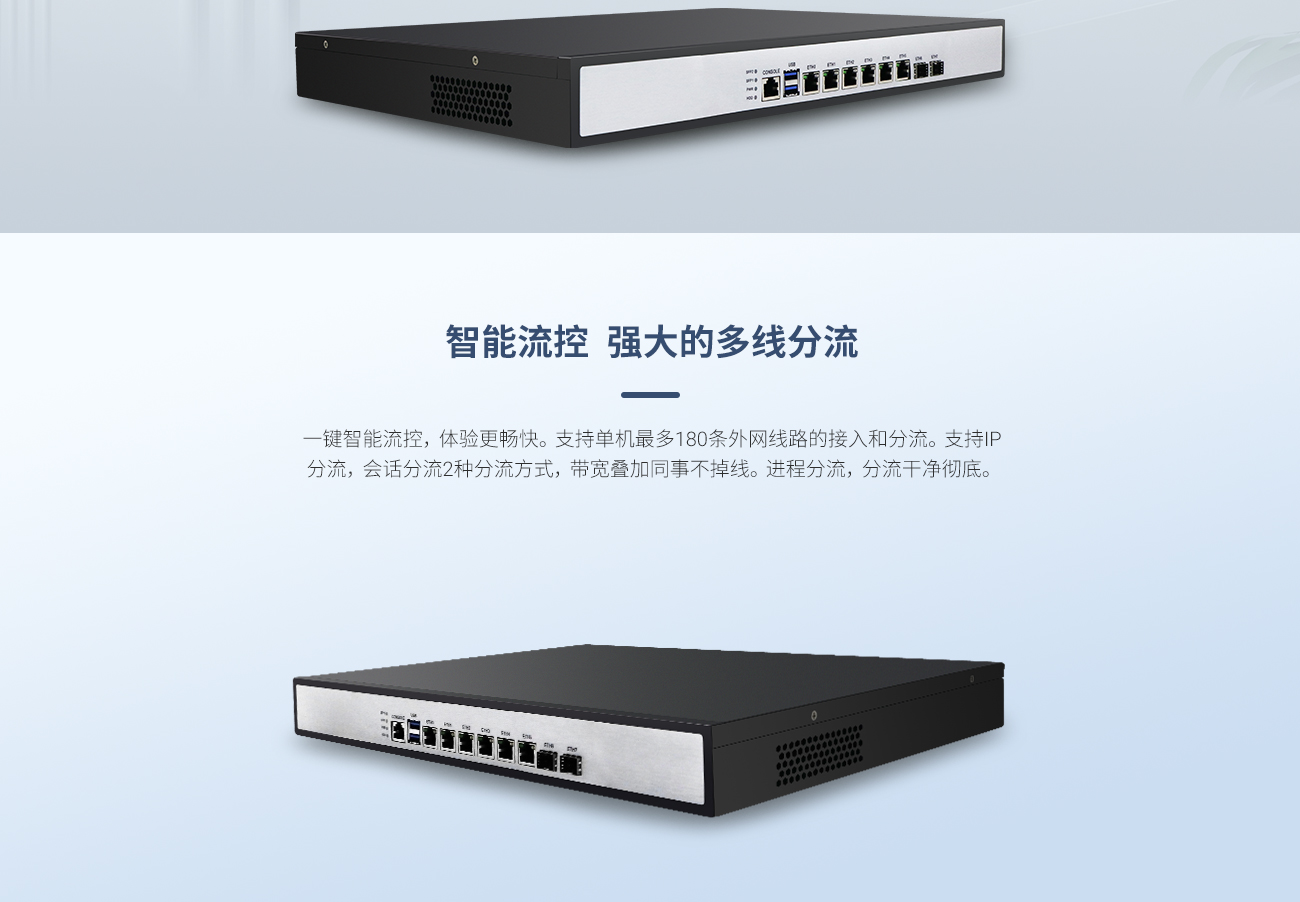

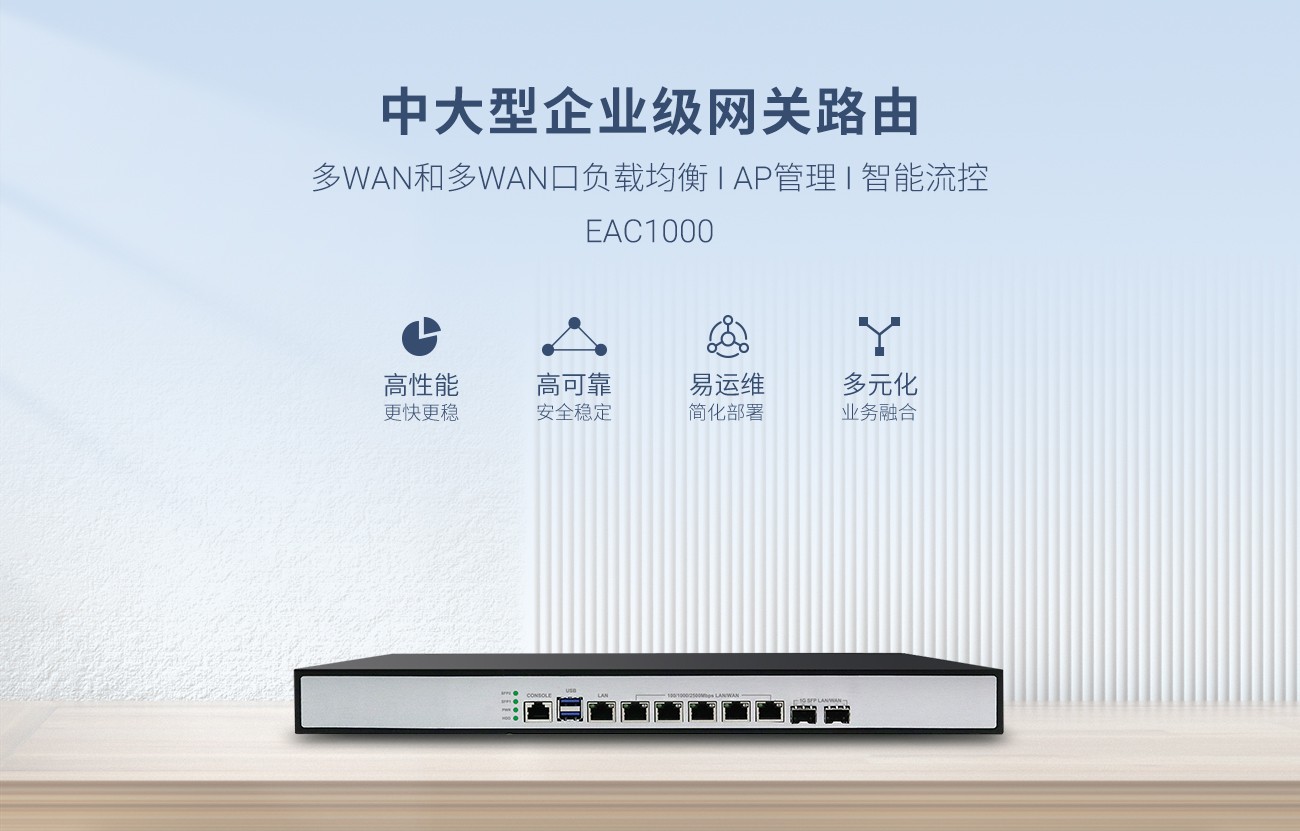

产品型态

1U上架式

处理器

英特尔J6413四核处理器,10nm, 1.8GHz, 1.5M Cache

CPU类型

板贴

芯片组

SOC

BIOS

UEFI BIOS

系统内存

内存类型

一组3200MHz DDR4 SO-DIMM

内存容量

8GB

存储

接口

一个 6Gb/s SATA 接头

CF

一个 CF TypeII 插槽, 默认1G SLC CF卡

硬盘

可支持一个 2.5" 硬盘支架,  带硬盘防震功能

mSATA

一个mSATA SSD插槽 ( 与CF功能二选一)

网络

网络接口

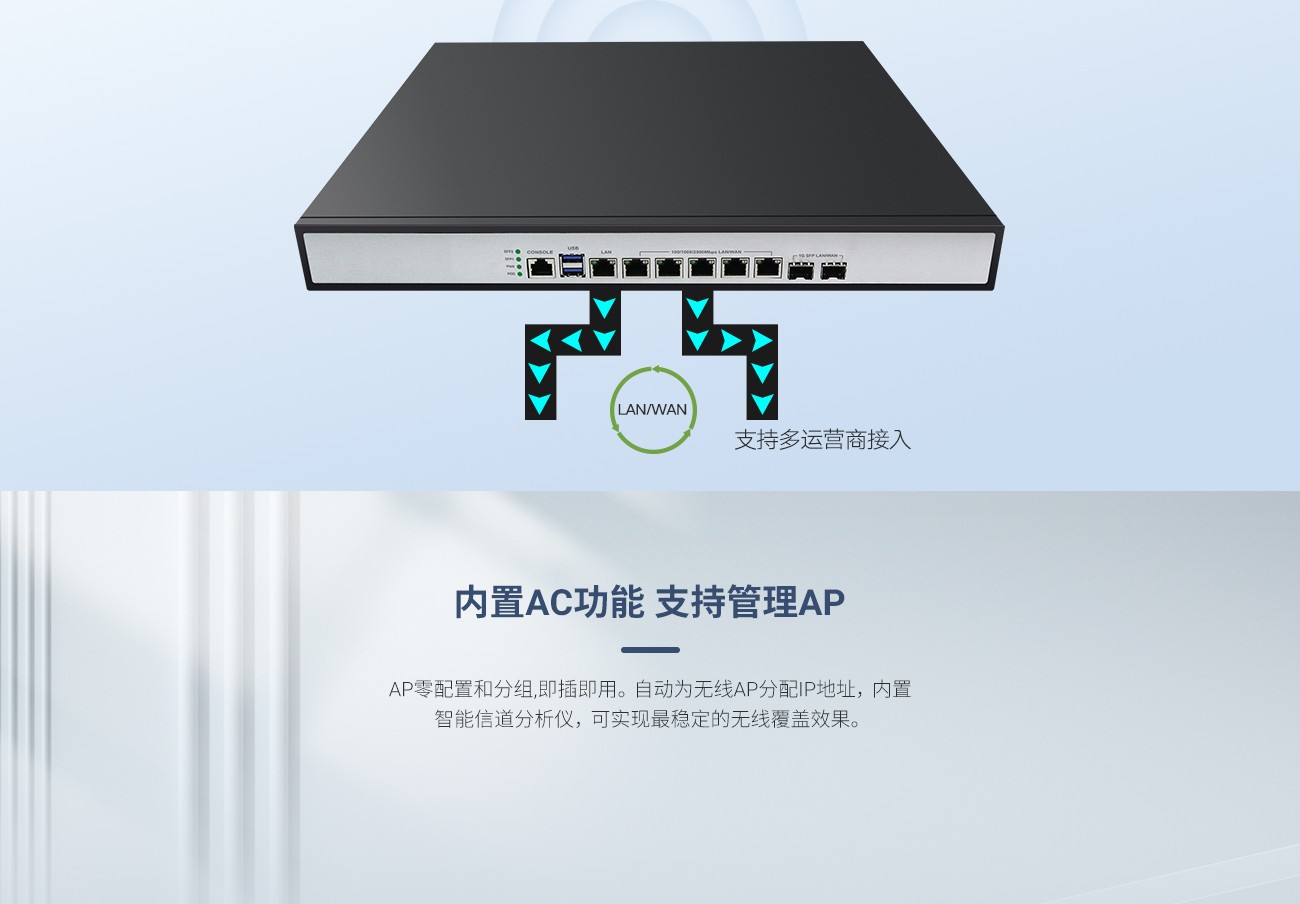

6 x GbE RJ45接口

网络芯片

Intel 225V 网络控制器

网络指示灯

RJ-45接口Tab缺口在上方, 自带网络指示灯
左侧 Link/Act LED：连接时亮绿灯, 网络通讯时绿灯闪烁
右侧 Speed LED：2.5G时亮橙色, 1000M时亮绿灯, 100M不亮

SFP光口接口

外置两个自适应 1G SFP接口

光口控制器

基于Marvell 88E1512 网格控制器

光口指标灯

绿色LED灯：连接时亮绿灯，网络通讯时绿灯闪烁

外置接口

USB

两个标准USB3.0接口

串口

一个Console串口, RJ45接口

电源开关按键

机箱后面板，ATX电源开关

指示灯

一个四层LED：

第一层：硬盘指示灯：黄色灯，有数据读写时闪烁

第二层：电源指示灯：绿色，上电LED亮

第三层：绿色, SFP1 第一个光口指示灯

第三层：绿色, SFP2 第二个光口指示灯

内置接口

显示

内置一个DB-15 VGA显示器接口, 支持热插拔

USB

内置两个USB2.0 Pin针接口

串口

内置一个 RS-232 Pin针接口, 支持LCM显示模块扩展

看门狗

支持1~255 秒可编程软件看门狗, 支持系统复位

数字输入输出

8路数字输入输出 (4路输入 / 4路输出)

机箱

机箱外观颜色

黑色、砂纹烤漆

前面板

银色PVC，磨砂

尺寸 (长x宽x高)

294mm x 430mm x 44.5mm

机箱材质

钣金, SGCC材质, 厚度1.2mm

机箱内表面

金属本色，断面进行抗氧化处理

机箱固定扣

1U上架固定耳片

螺丝

机盖螺钉采用镀镍螺丝, 内部主板采用双垫片防松螺钉

散热

主板无风扇散热模组

1 x 系统风扇

电源

电源类型

内置开放式电源

电源功率

65W

电源输入

AC100V-264V全系列交流电压输入

尺寸、使用环境与认证

内箱尺寸

535x400x175mm (LxWxH)

外箱尺寸

520x385x150mm (LxWxH)

产品净重

5.5KG

产品毛重

6.5KG

工作温度

0℃~50℃

存储温度

-40℃～70℃

工作湿度

5% ~ 85% RH 无冷凝 @ 40℃

存储湿度

5～95% RH，不凝结
